Miniware DT71 Mini Digital Tweezers

  • BrandMiniware

Description

LCR/ESR Meter, Multimeter, SMD Tester with built-in Micro Signal Generator

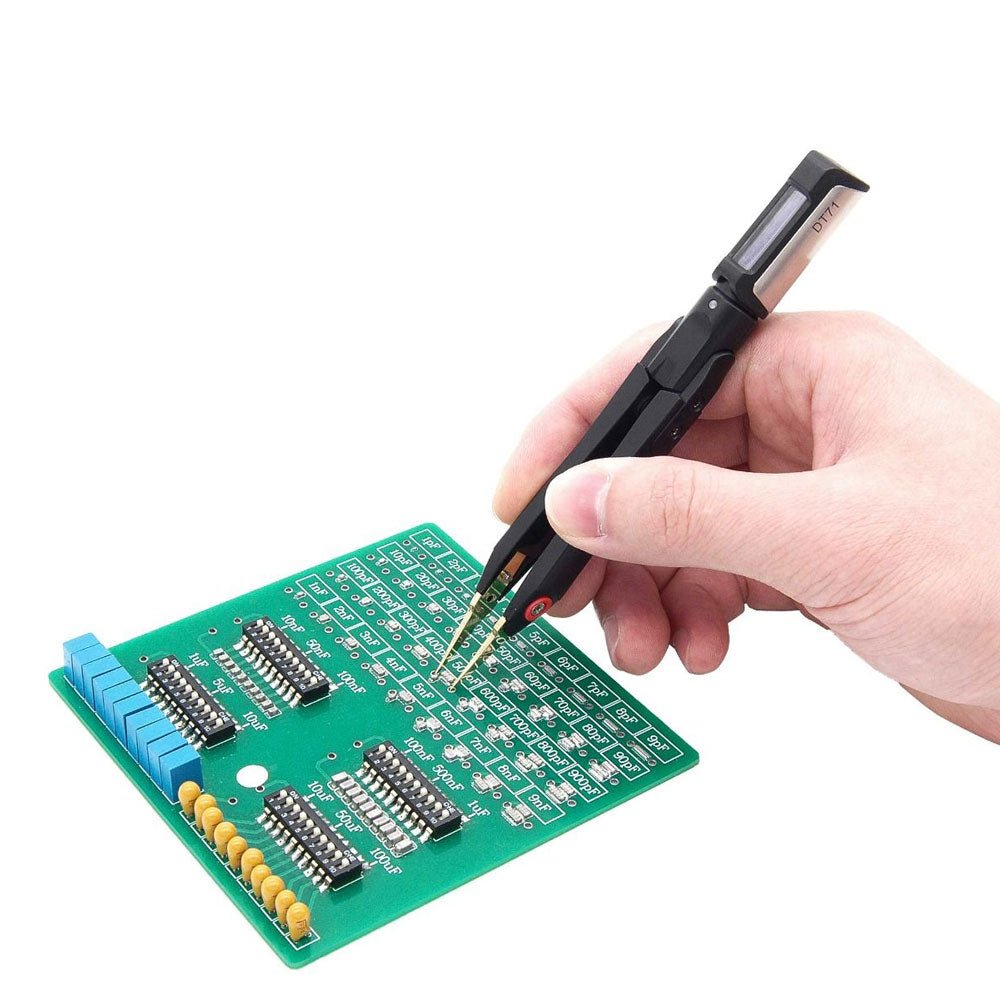

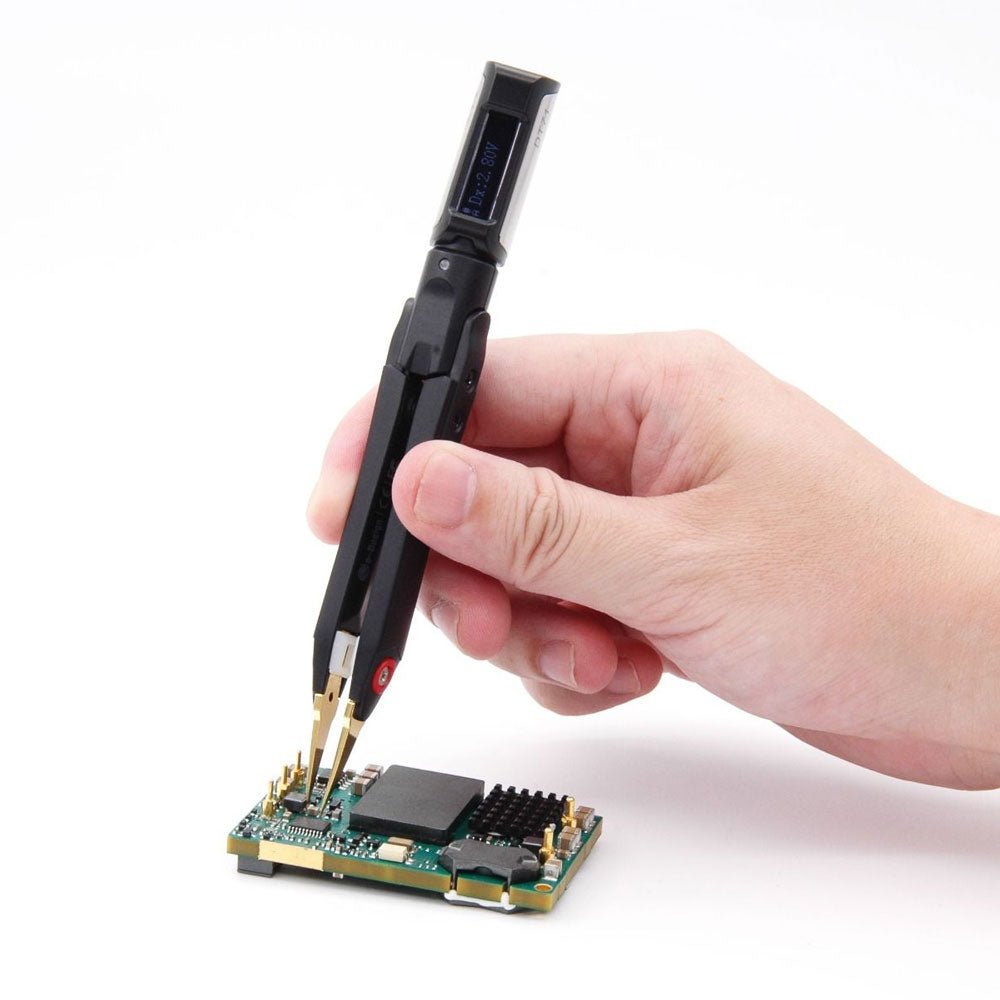

The Miniware DT71 digital tweezers are a truly 'smart' buy for pro engineers and makers alike. The compact DT71 has a unique trinary structure which can be separated into the controller, testing arms, and tweezer tips. You can use the DT71 to take measurements and to automatically identify SMD components such as resistors, capacitors, and diodes.

Highlights

  • DT71 Mini Digital Tweezers is a tool for multi-function measurements with full differential input measurement. DT71 has a unique trinary structure, which can be separated into the controller, testing arms, and tweezer tips, flexible to be replaced and combined.
  • It is compact and pocket-size for easy carrying. You can use it in laboratories, workbenches, warehouses, and in the field.
  • It also has dual built-in rechargeable lithium batteries that can last 10 hours at a stretch with a single full charge that takes about 2 hours to charge.
  • DT71 Mini Digital Tweezers have an OLED screen on the 360° rotatable controller, providing visibility at all angles. Smart gesture recognition will automatically identify left/right-hand operation and adjust screen display.
  • It has various measurement types to fulfill all your needs.
  • The test arms of DT71 Mini Digital Tweezers use magnetic elasticity to provide an easy clipping, ergonomic, and long-lasting structure.
  • DT71 Mini Digital Tweezers features a pair of beautiful intensified gold-plated interchangeable tweezer tips, which enables higher measuring accuracy.
  • DT71 Mini Digital Tweezers have manual and automatic Identification modes. In auto mode, DT71 can automatically identify SMDs including resistor, capacitor, inductor, and diode, showing both main and secondary parameters, very useful in fast distinguishing different components.
  • Meanwhile, a built-in miniature waveform signal generator can output a variety of waveform signals. DT71 provides a perfect solution for debugging and maintenance of complex electronic systems and the classification and detection of discrete chip components.
  • Different from other LCR testers, DT71 Mini Digital Tweezers have no physical buttons, instead, it has a hidden touch button on top of the controller, which makes it easy to operate with only a light touch.
  • DT71 Mini Digital Tweezers has intelligent functions such as Automatic identification, Automatic shutdown, and also the firmware can be upgraded.

Features

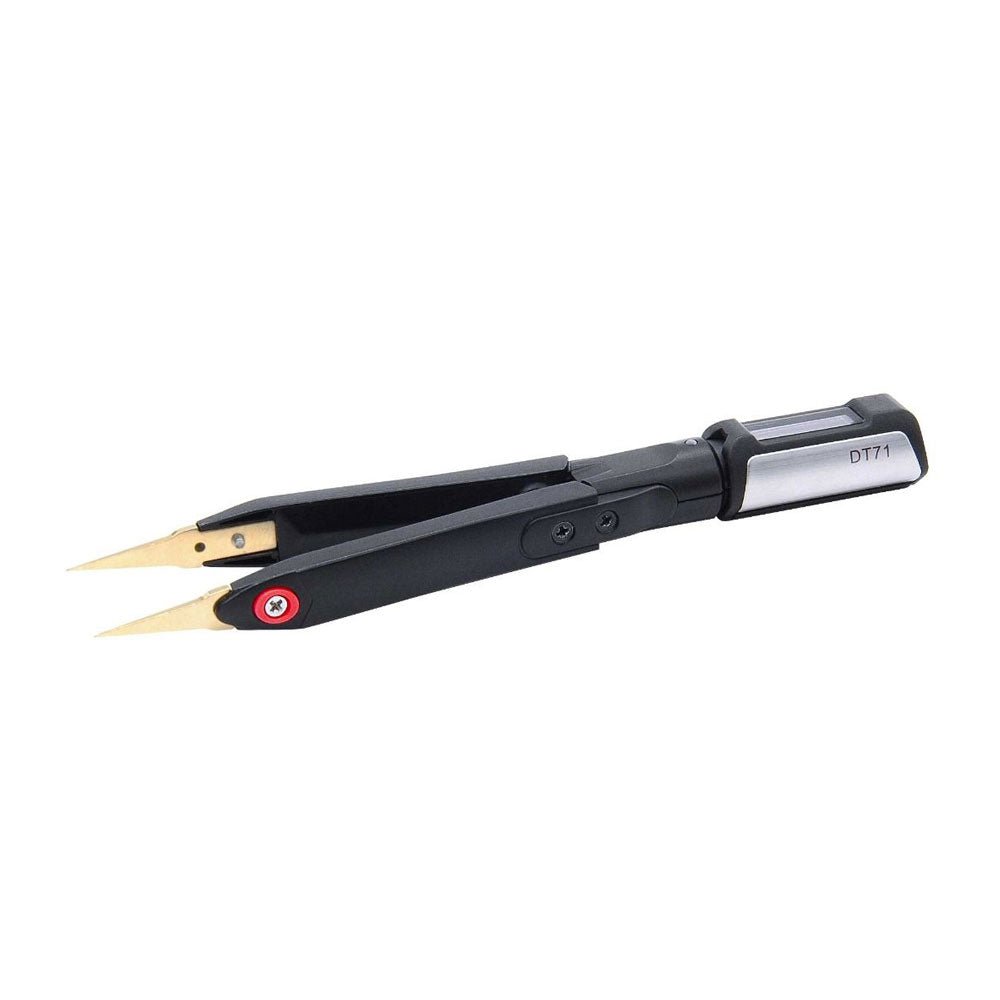

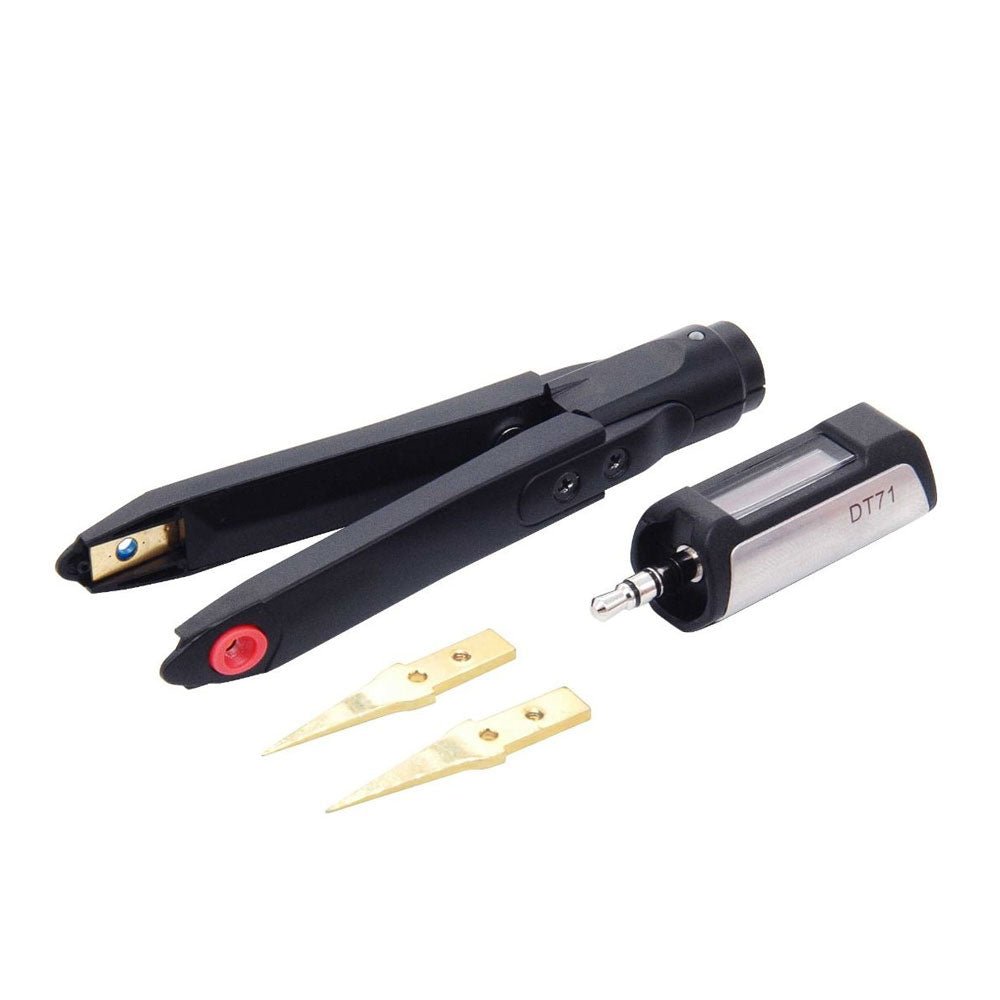

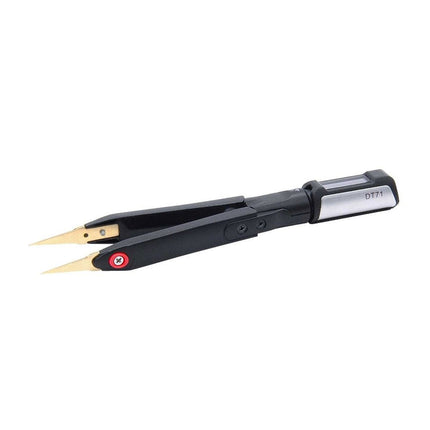

  • Innovative trinary structure: separated into the controller, testing arms, and tweezer tips, which are flexible to be replaced and combined.
  • 360° rotatable controller with OLED screen, with good viewing angles.
  • Smart gesture recognition with automatic identification of left/right-hand operation and adjusting the screen orientation accordingly.
  • Hidden touch button on top of the controller, which makes it easy to operate with only a light touch.
  • Test arms use magnetic elasticity to provide an easy clipping, ergonomic, and long-lasting structure.
  • Built-in dual lithium batteries in test arms, balancing both arms and providing a longer standby time.

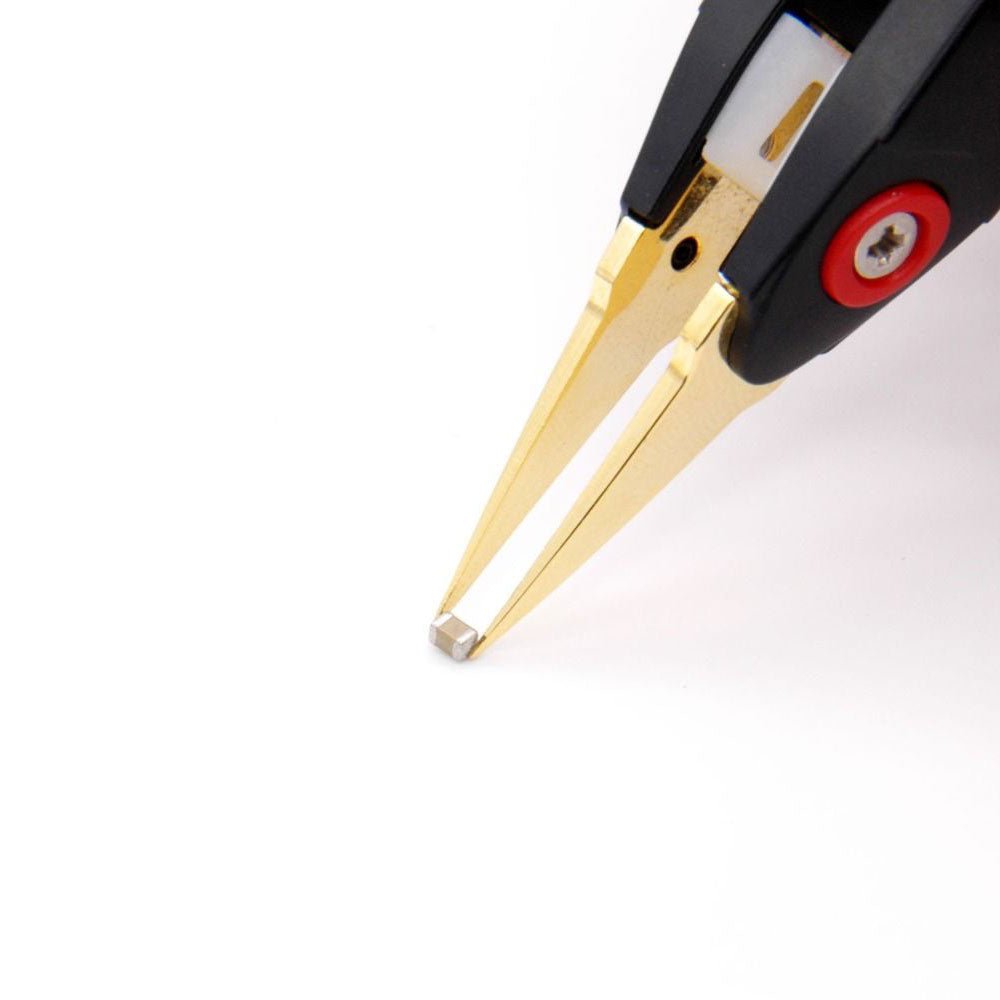

  • Several kinds of gold-plated interchangeable tweezer tips, enabling higher measurement accuracy in various usages.
  • Automatically identify SMDs including resistor, capacitor, inductor, and diode, showing both main and secondary parameters.
  • A built-in signal generator can output a variety of waveform signals.

Specifications

Product Specifications
Operation time 10 hrs (in continuous operation)
Charging time 2 hrs
Display 96 x 16 OLED

Size
Controller 47 mm
Test Arms 106 mm
Weight 22 g
Operation Hidden touch button
Measurement Specifications
Range Resolution Accuracy

Resistance
0.1 Ω~1 KΩ 0.1 Ω 0.5%+2
1 KΩ~2000 KΩ 1 KΩ 0.5%+2

Capacitance
0.1 pF~1000 pF 0.1 pF 2%+3
0.001uF~400 uF 0.001 uF 2%+3

Inductance
1 uH~1000 uH 1 uH 5%+3
1 mH~50 mH 1 mH 5%+3

Voltage
1 mV~100 mV 1 mV 2%+5
0.1 V~40 V 0.1 V 1%+3

Frequency
10 Hz~1 KHz 10 Hz 0.1%+3
1 KHz~20000 KHz 1 KHz 0.1%+3
Diode Silicon diodes, Schottky diodes, LEDs (+0.1~3V) 0.1 V 1%
Max input voltage -5 V~+50 V
Source Impedance 1 MΩ
Functions
Automatic Identification Yes
Designated Measurements Yes
Continuity and Diode testing Yes
Signal Generator SINE 10 KHz, 5 KHz, 2 KHz, 1 Khz, 500 Hz, 200 Hz
NOISE 100 KHz
USER 10 KHz, 5 KHz, 2 KHz, 1 Khz, 500 Hz, 200 Hz
PULSE 100 KHz, 0 KHz, 20 Khz, 10 KHz, 5 KHz, 2 KHz, 1 Khz, 500 Hz, 200 Hz

Included

  • 1x DT71 Digital Tweezers
  • 1x Test Arms
  • 2x Tweezer Tips
  • 1x Data Cable
  • 1x Carrying Case
  • 1x Safety Instructions

Downloads

Product form

LCR/ESR Meter, Multimeter, SMD Tester with built-in Micro Signal Generator The Miniware DT71 digital tweezers are a truly 'smart' buy... Read more

€ 104,95€ 89,95 incl. VAT
Members identical

      Details

      SKU: 19422
      EAN: 6970634010895

      Description

      LCR/ESR Meter, Multimeter, SMD Tester with built-in Micro Signal Generator

      The Miniware DT71 digital tweezers are a truly 'smart' buy for pro engineers and makers alike. The compact DT71 has a unique trinary structure which can be separated into the controller, testing arms, and tweezer tips. You can use the DT71 to take measurements and to automatically identify SMD components such as resistors, capacitors, and diodes.

      Highlights

      • DT71 Mini Digital Tweezers is a tool for multi-function measurements with full differential input measurement. DT71 has a unique trinary structure, which can be separated into the controller, testing arms, and tweezer tips, flexible to be replaced and combined.
      • It is compact and pocket-size for easy carrying. You can use it in laboratories, workbenches, warehouses, and in the field.
      • It also has dual built-in rechargeable lithium batteries that can last 10 hours at a stretch with a single full charge that takes about 2 hours to charge.
      • DT71 Mini Digital Tweezers have an OLED screen on the 360° rotatable controller, providing visibility at all angles. Smart gesture recognition will automatically identify left/right-hand operation and adjust screen display.
      • It has various measurement types to fulfill all your needs.
      • The test arms of DT71 Mini Digital Tweezers use magnetic elasticity to provide an easy clipping, ergonomic, and long-lasting structure.
      • DT71 Mini Digital Tweezers features a pair of beautiful intensified gold-plated interchangeable tweezer tips, which enables higher measuring accuracy.
      • DT71 Mini Digital Tweezers have manual and automatic Identification modes. In auto mode, DT71 can automatically identify SMDs including resistor, capacitor, inductor, and diode, showing both main and secondary parameters, very useful in fast distinguishing different components.
      • Meanwhile, a built-in miniature waveform signal generator can output a variety of waveform signals. DT71 provides a perfect solution for debugging and maintenance of complex electronic systems and the classification and detection of discrete chip components.
      • Different from other LCR testers, DT71 Mini Digital Tweezers have no physical buttons, instead, it has a hidden touch button on top of the controller, which makes it easy to operate with only a light touch.
      • DT71 Mini Digital Tweezers has intelligent functions such as Automatic identification, Automatic shutdown, and also the firmware can be upgraded.

      Features

      • Innovative trinary structure: separated into the controller, testing arms, and tweezer tips, which are flexible to be replaced and combined.
      • 360° rotatable controller with OLED screen, with good viewing angles.
      • Smart gesture recognition with automatic identification of left/right-hand operation and adjusting the screen orientation accordingly.
      • Hidden touch button on top of the controller, which makes it easy to operate with only a light touch.
      • Test arms use magnetic elasticity to provide an easy clipping, ergonomic, and long-lasting structure.
      • Built-in dual lithium batteries in test arms, balancing both arms and providing a longer standby time.
      • Several kinds of gold-plated interchangeable tweezer tips, enabling higher measurement accuracy in various usages.
      • Automatically identify SMDs including resistor, capacitor, inductor, and diode, showing both main and secondary parameters.
      • A built-in signal generator can output a variety of waveform signals.

      Specifications

      Product Specifications
      Operation time 10 hrs (in continuous operation)
      Charging time 2 hrs
      Display 96 x 16 OLED

      Size
      Controller 47 mm
      Test Arms 106 mm
      Weight 22 g
      Operation Hidden touch button
      Measurement Specifications
      Range Resolution Accuracy

      Resistance
      0.1 Ω~1 KΩ 0.1 Ω 0.5%+2
      1 KΩ~2000 KΩ 1 KΩ 0.5%+2

      Capacitance
      0.1 pF~1000 pF 0.1 pF 2%+3
      0.001uF~400 uF 0.001 uF 2%+3

      Inductance
      1 uH~1000 uH 1 uH 5%+3
      1 mH~50 mH 1 mH 5%+3

      Voltage
      1 mV~100 mV 1 mV 2%+5
      0.1 V~40 V 0.1 V 1%+3

      Frequency
      10 Hz~1 KHz 10 Hz 0.1%+3
      1 KHz~20000 KHz 1 KHz 0.1%+3
      Diode Silicon diodes, Schottky diodes, LEDs (+0.1~3V) 0.1 V 1%
      Max input voltage -5 V~+50 V
      Source Impedance 1 MΩ
      Functions
      Automatic Identification Yes
      Designated Measurements Yes
      Continuity and Diode testing Yes
      Signal Generator SINE 10 KHz, 5 KHz, 2 KHz, 1 Khz, 500 Hz, 200 Hz
      NOISE 100 KHz
      USER 10 KHz, 5 KHz, 2 KHz, 1 Khz, 500 Hz, 200 Hz
      PULSE 100 KHz, 0 KHz, 20 Khz, 10 KHz, 5 KHz, 2 KHz, 1 Khz, 500 Hz, 200 Hz

      Included

      • 1x DT71 Digital Tweezers
      • 1x Test Arms
      • 2x Tweezer Tips
      • 1x Data Cable
      • 1x Carrying Case
      • 1x Safety Instructions

      Downloads

      Customer Reviews

      Based on 4 reviews
      50%
      (2)
      25%
      (1)
      25%
      (1)
      0%
      (0)
      0%
      (0)
      J
      John S.
      radio amateur & ex servicing engineer in Stiebel Eltron.

      Miniware Digital Tveezes are an ingenious excellent tool, either for the or servisian, or for the professor. I therefore recommend i,t unreservebly. John Syros

      R
      RD
      Hilfe für den SMD-Bastler

      Das CT71 sieht aus wie ein Zirkel oder eine Pinzette, ist auch so groß oder klein, aus einem Kunststoff, der zumindest haptisch Vertrauen erweckt.

      Die Zirkelschenkel werden durch Magnetkraft gespreizt. Wer ein wenig das Essen mit Stäbchen geübt hat, kommt damit ganz gut zurecht.

      Die wechselbaren Spitzen sind als vergoldete Messkontakte ausgebildet.
      Im drehbaren Kopf, der so groß ist wie das letzte Glied des kleinen Fingers, sitzt ein beleuchtetes OLED-Display. Durch Druck auf den Kopf springt ein Autorange-Multimeter an. Es ist dazu gedacht, SMD-Bauteile
      solo oder auf dem Board verlötet zu identifizieren bzw. zu prüfen: L, C, R und Spannungen kann das Teilchen messen, Dioden auch. An Bord ein Funktionsgenerator 1 kHz - 20 MHz . Zwei Li-Akkus sind in den Schenkeln
      des Zirkels versteckt, zum Laden wird ein Adapter mit USB-C mitgeliefert.... bei uns noch selten.

      Hab damit ein bisschen an einer Platine rumgespielt. Es geht, und zwar mit erstaunlicher Präzision: 1% für U und R, 5% für C (L habe ich nicht gemessen). Ab 100 kOhm wird aus dem Messen eher Schätzen, nun ja. LEDs brachte es zum Leuchten, die angezeigte Spannung etwas höher als die Theorie es sagt (rote LED zeigt 1,89V an), allerdings haben sie recht **** geleuchtet. Da ist der Prüfstrom vielleicht etwas hoch.

      Für Bauteile < 805 sind die Spitzen dann allerdings schon ein bisschen grob. 603 geht so gerade noch. Für ICs mit pitch 0,635 mm wären mir die Spitzen zu grob. Aber es wird ein zweites Spitzenpaar mitgeliefert, das kann man sich notfalls zurecht feilen - dann ist halt das Gold ab.

      Die Bedienungsanleitung, nun ja, die muss man sich im Internet selber suchen. Immerhin, es gibt sie. Eine Rechnung wurde nicht mitgeliefert.

      Qualität: ok
      Preis/Leistung: angenehm

      B
      Brigitte P.
      Très bien mais ....

      J`ai reçu ce bijou de technologie ce matin et non sans mal, indépendant de l`expéditeur, après 3 jours du bon vouloir du transporteur qui `vie sa vie`.
      Bref, après quelques tests vraiment sympathique, j`ai utilisé ce `Tweezer` pour du montage de cartes, quand je me retrouve avec un cms 0603 sur la table et que le marquage n`est qu`un point ou que je me retrouve avec une capa.
      Je suis très dèçu d`un point de vue mécanique. Je trouve qu?électroniquement parlant c`est une ?uvre d`art mais le jeu au bout des pointes de touche est une horreur.
      Je m`explique, quand je veux tester un cms, dès que je sert un minimum pour que le contact se fasse bien et pour ma mesure, le composant en question part faire un tour vers l`infinie et au delà....
      Je n`ai aucune idée de comment régler ce problème!
      Note aussi au fabricant, le contrôle qualité des cordons USB C doit être un option, le moulage du mien est loupé, néanmoins cela n?empêche pas son utilisation.

      D
      Daniel S.
      DT71

      Ich habe mir die Pinzette gekauft um z.B. beim Bestücken mal ein Teil nachmessen zu können. Oder um kurz mal die Spannung im Betrieb über einem Bauteil zu messen. Dazu mag es auch funktionieren. Viel habe ich noch nicht getestet aber hier schon mal die Punkte die mir aufgefallen sind:
      - Beim ersten Einschalten lief das Menu einfach so durch man konnte nichts stoppen oder einstellen. Da nur eine sehr schlechte Anleitung dabei ist war ich etwas verdutzt. Nach Abstecken und Anstecken ging es dann...
      - Wer öfters mit einer guten Pinzette arbeitet wird vom Handling enttäuscht sein. Das mit den Magneten ist lange nicht so gut wie eine normale Pinzette. Auch gibt es Spiel, so dass man die Pinzette beim Zusammendrücken verschieben kann und die Spitzen dann nicht mehr aufeinander treffen
      - Die vergoldeten Spitzen sind vorne sehr breit. Hier hätte ich mir wirklich spitze Spitzen gewünscht. Auch zum Durstoßen einer möglichen Oxidschicht am Bauteil.
      - Warum der hintere Teil abnehmbar ist kann ich nicht verstehen und ist meiner Ansicht nach unnötig.

      Fazit:
      Mehr als eine nette Spielerei erscheint mir die Pinzette leider nicht. Insbesondere die schlechte Haptik der eigentlichen Pinzette enttäuscht. Zur Genauigkeit kann ich noch nichts sagen.
